[ACL] Standard 와 extended

Standard ACL

ACL Number 1~99, 1300~1999 사용

필수조건 -> source IP

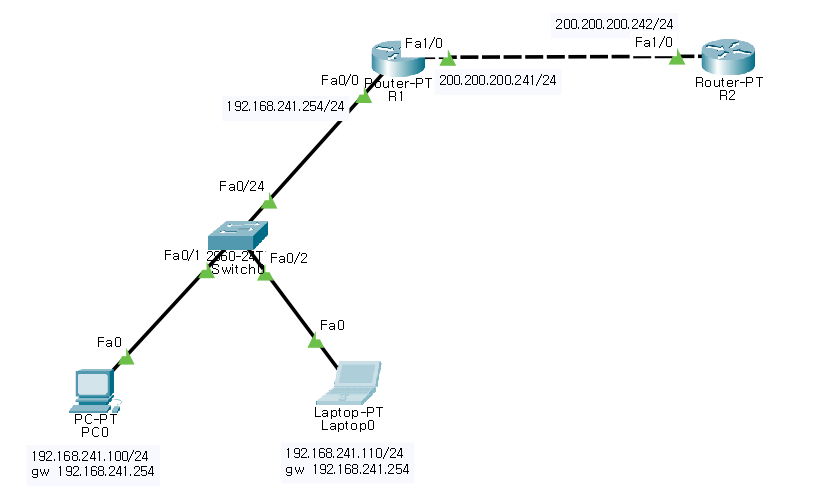

PC0(192.168.241.100)만 거부하는 Acess-list 정책 생성하여 적용하기 실습
192.168.241.100만 거부하고 192.168.241.110은 통과되어야 한다.
[standard ACL: source IP 주소로만 permit/deny 한다]

적용된 ACL 목록 확인 명령어

R1#sh ip access-lists

Access List 생성

R1(config)#access-list 1 deny 192.168.241.100 R1(config)#do sh ip access-list Standard IP access list 1     10 deny host 192.168.241.100

인터페이스에 ACL  적용(=생성한 ACL을 이용할 위치(interface)에 적용)

R1(config)#int f0/0 R1(config-if)#ip access-group 1 in    //inbound에 적용





ACL 설정 확인





PC0과 Laptop0 --> 200.200.200.242로 통신 체크

laptop에서도 통신이 안됨





==> 이유 : 보이진 않지만 ALL Deny가 적용되어 있기 때문이다 !

(192.168.241.110은 별다른 언급이 없다 => ACL정책중 해당 사항이 없어서 ALL Deny에 해당)

Standard IP access list 1     10 deny host 192.168.241.100      All deny (보이지 않지만 적용되어있음)





192.168.241.100만 거부하고 192.168.241.110은 통과되어야 한다. ( == 192.168.241.100을 제외한 나머지는 모두 허가)

R1(config)#access-list 1 permit any  R1#sh ip access-lists  Standard IP access list 1     10 deny host 192.168.241.100     20 permit any



인터페이스에 적용한 ACL 제거

R1(config)#int f0/0  R1config-if)#no ip access-group 1 in



---

Extended ACL

 ACL Number 100~199, 2000~2699 사용

필수 조건 -> protocol, Source IP, Destination IP



Access-List를 사용할 때 WildCard Mask 사용 이유 : 범위 지정 시 유연



Router(config)#

access-list <acl number> <permit|deny> <protocol> <source IP> [wildcard mask] [source port] <destination IP> [wildcard mask] [destination port] [option]





192.168.241.0/24 네트워크에서 192.168.241.110만 웹서버(http, 80)에 접근하는 것을 허가하는 실습
(192.168.241.110(src) -> 192.168.242.110(dst) 으로 설정)

R1 intferface f0/0 에 적용되어 있는 게 없는지 확인

R1#sh ip int f0/0

ACL 생성

R1(config)#access-list 101 permit tcp host 192.168.241.110 host 192.168.242.110 eq 80                                           protocol         src                         dst              dstport

host가 붙는 이유 :
특정 키워드를 이용해 범위 지정 가능
 모든 IP(0.0.0.0 255.255.255.255) = any
 특정 IP 하나(10.10.10.1 0.0.0.0) = host 10.10.10.1 )R1(config)#int f0/0



인터페이스에 적용

R1(config)#int f0/0 R1(config-if)#ip access-group 101 in

sh ip access-list로 확인

R1#sh ip access-lists  Extended IP access list 101     10 permit tcp host 192.168.241.110 host 192.168.242.110 eq www     (밑에 deny any any any any가 암묵적으로 적용되어 있음)

인터페이스에 적용한 ACL 제거

R1(config)#int f0/0 R1(config-if)#no ip access-group 101 in



---

192.168.241.0 네트워크 전체를 http 접속 거부하고 나머지는 허용하는 실습
(R2에서 설정)

ACL 생성

R2(config)#access-list 102 deny tcp 192.168.241.0 0.0.0.255 host 192.168.242.110 eq 80 //ACL에서 네트워크를 표시할 때 WildCardMask로 표시 R2(config)#access-list 102 permit ip any any   //나머지는 모두 허용

ACL 목록 확인

R2#sh ip access-lists  Extended IP access list 102     10 deny tcp 192.168.241.0 0.0.0.255 host 192.168.242.110 eq www     20 permit ip any any

인터페이스에 적용

R2(config)#int f1/0 R2(config-if)#ip access-group 102 in
